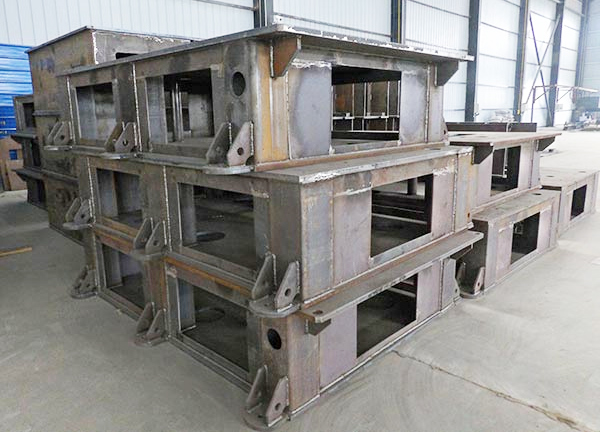

焊接结构件设计概括起来讲就是要保证产品的制造合理性、经济合理性、使用安全性。
1.制造合理性
1)焊接件应具有好的定位基准——保证组装的可操作性。
2)考虑焊接时操作方便，结构特殊更应考虑焊缝的布置，应保证焊接作业时的小间距；结构设计合理。
3)毛坯上与其他件连接的部分应离开焊缝至少3mm
4)焊缝的位置应使焊接设备的调整次数和工件的翻转次数为更少。
2.经济合理性方面
1)考虑有效的焊接位置，以更小量焊接达到更大量效果。
2)在不影响产品性能的前提下，长焊缝尽量采用间断焊缝。
3)根据产品机构特点，尽量设计为平焊、横焊，避免 立焊、仰焊。
4)正确选用角焊缝的计算厚度。角焊缝在较小的负载下，不必计算强度，可按经验确定焊角高度尺寸K，即按连接钢板中较薄的板厚考虑。
5)一般情况下尽量不要把焊缝布置在加工面上。
6)根据不同的焊接方法和板厚确定合理的坡口形式：如V型坡口焊缝制备简单，但焊接工作量大，使焊接成本提高;X型坡口焊缝，但制备较复杂，焊接工作量�。诙越雍阜熘锌墒实毖∮茫诮欠熘兴娼呛阜焯畛浣鹗粜。⒛艹惺芙细吒涸�，变形也小，应优先采用。
3.使用安全性方面
1)避免将焊缝设计在应力容易集中的地方，特别是重要部件或承受反复载荷的焊接件，更应注意这一点。合理布置构件的相互位置，以保证焊接件的刚性。
2)焊缝的根部在避免处于受拉应力的状态
3)直接传递负载的焊接件，采用整体嵌接为好，将工作焊缝转为联系焊缝。
4)箱形焊接结构件应设计为折弯件的拼焊。
5)避免焊缝过分集中，以防止裂纹、减少变形;同时，焊缝间应保持足够的距离。
6)焊接端部产生锐角的地方，应尽量使角度变缓;薄板筋的锐角一定要去掉，因为尖角处融化。
